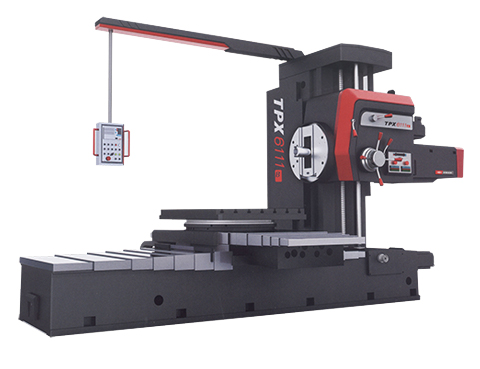

| 沈陽中捷機床臥式銑鏜床TPX6111B | 沈陽中捷機床臥式銑鏜床TPX6111B/2 | TPX6111B/3 | TPX6111C/3 | ||
| 鏜軸直徑 | mm | 110 | 110 | 110 | 110 |
| 沈陽中捷機床臥式銑鏜床主軸錐孔 |
Morse No6 (可選ISO 7:24 No50) |
(可選ISO 7:24 No50) | (可選ISO 7:24 No50) | ISO 7:24 No50 | |
| 主軸最大鈕矩 | N.m | 1225 | 1225 | 1225 | 1250 |
| 沈陽中捷機床臥式銑鏜床平旋盤最大扭矩 | N.m | 1960 | 1960 | 1960 | 1960 |
| 主軸最大軸向抗力 | N | 12250 | 12250 | 12250 | 12250 |
| 主軸最大行程 | mm | 600 | |||
| 沈陽機床臥式銑鏜床主軸轉速級數 | 22 | 22 | 22 | 無級 | |
| 主軸轉速范圍 | r/min | 8-1000 | 8-1000 | 8-1000 | 8-1100 |
| 平旋盤滑塊行程 | mm | 180 | 180 | 180 | 180 |
| 工作臺工作面積 | mm | 1100×960 | 1100×960 | 1250×1100 | 1250×1100 |
| 工作臺可承受最大重量 | kg | 2500 | 2500 | 3000 | 3000 |
| 沈陽機床臥式銑鏜床主軸中心線至工作臺面距離 | 0.004 | ||||
| 最大 | mm | 900 | 900 | 1200 | 1200 |
| 最小 | 0 | 0 | 0 | 0 | |
| 沈陽中捷機床臥式銑鏜床工作臺行程 | |||||
| 縱向 | mm | 1000 | 1000 | 1400(不帶后立柱) | 1400(不帶后立柱) |
| 沈陽中捷機床臥式銑鏜床橫向 | mm | 900 | 1250 | 1600 | 1600 |
| 沈陽中捷機床臥式銑鏜床主軸、主軸箱、工作臺縱橫向快速 | mm/min | 2500 | 2500 | 2500 | 2500 |
| 主軸每轉主軸、主軸箱、工作臺進給量范圍 | mm/r | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 |
| 主軸、主軸箱、工作臺滑塊進給量范圍 | 0.32-2500 | ||||
| 主電機功率 | kW | 7.5 | 7.5 | 7.5 | 15 |
| 機床外形尺寸（長×寬×高） | mm |
4910 2454 2750 |
4910 2870 2750 |
5120 3380 3100 |
5120 3380 3100 |
| 機床重量 | kg | 13000 | 14500 | 18000 | 18000 |
| TPX6113 | TPX6113/2 | ||
| 鏜軸直徑 | mm | 130 | 130 |
| 主軸錐孔 | Metric 80(可選ISO 7:24 No50) | Metric 80(可選ISO 7:24 No50) | |
| 主軸最大鈕矩 | N.m | 3136 | 3136 |
| 平旋盤最大扭矩 | N.m | 4900 | 4900 |
| 主軸最大軸向抗力 | N | 31360 | 31360 |
| 主軸最大行程 | mm | 900 | 900 |
| 主軸轉速級數 | 24 | 24 | |
| 主軸轉速范圍 | r/min | 4-800 | 4-800 |
| 平旋盤滑塊行程 | mm | 250 | 250 |
| 沈陽中捷機床臥式銑鏜床工作臺工作面積 | mm | 1600×1400 | 1800×1600 |
| 工作臺可承受最大重量 | kg | 8000 | 10000 |
| 主軸中心線至工作臺面距離 | 0.004 | ||
| 最大 | mm | 1400 | 1800 |
| 最小 | 0 | 0 | |
| 工作臺行程 | |||
| 縱向 | mm | 1500 | 2000(不帶后立柱) |
| 橫向 | mm | 1600 | 2000 |
| 沈陽中捷機床臥式銑鏜床主軸、主軸箱、工作臺縱橫向快速 | mm | 2500 | 2500 |
| 主軸每轉主軸、主軸箱、工作臺進給量范圍 | mm/r | 0.05-8/0.01-2 | 0.05-8/0.01-2 |
| 主軸、主軸箱、工作臺滑塊進給量范圍 | - | - | |
| 主電機功率 | kW | 15 | 15 |
| 機床外形尺寸（長×寬×高） | mm |
6995 3647 3442 |
7030 4665 3800 |
| 機床重量 | kg | 24500 | 29300 |
| T(P)X6211 | T(P)X6211×30 | T(P)X6211×59 | TPX6213 | T(P)X6213×56 | ||
| 沈陽中捷機床臥式銑鏜床鏜軸直徑 | mm | 110 | 110 | 110 | 130 | 130 |
| 沈陽中捷機床臥式銑鏜床主軸錐孔 |
Morse No6(可選 ISO 7:24 No50) |
Morse No6(可選 ISO 7:24 No50) |
Morse No6(可選 ISO 7:24 No50) |
Metric 80(可選 ISO 7:24 No 50) |
Metric 80(可選 ISO 7:24 No 50) |
|
| 主軸最大鈕矩 | N.m | 1225 | 1225 | 1225 | 3136 | 3136 |
| 主軸最大軸向抗力 | N | 12250 | 12250 | 12250 | 31360 | 31360 |
| 沈陽中捷機床臥式銑鏜床主軸最大行程 | mm | 600 | 600 | 600 | 900 | 900 |
| 主軸轉速級數 | 22 | 22 | 22 | 24 | 24 | |
| 沈陽中捷機床臥式銑鏜床主軸轉速范圍 | r/min | 8-1000 | 8-1000 | 8-1000 | 4-800 | 4-800 |
| 主軸箱行程 | mm | 1600 | 1600 | 1600 | 1600/2000/2500 | 1600/2000/2500 |
| 平旋盤滑塊行程 | mm | 180 | 180 | 180 | 250 | 250 |
| 沈陽中捷機床臥式銑鏜床主軸每轉主軸、主軸箱、滑座進給量范圍 | mm/r | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.05-8/0.01-2 | 0.05-8/0.01-2 |
| 立柱行程 | mm | 2000 | 3100 | 5900 | 2850 | 5650 |
| 沈陽中捷機床臥式銑鏜床主電機功率 | kW | 7.5 | 7.5 | 7.5 | 15 | 15 |
|
機床外形尺寸 （長×寬×高） |
mm | 4922×2214×3770 | 6022×2214×3770 | 8852×2214×3770 | 6072×2932×4075 | 9970×2932×4075 |
| 機床重量 | kg | 18900 | 20000 | 25000 | 25000 | 35100 |
